Der Solarspeicher

Das System verwendet zwei gleichartige Speicher, von denen einer (der Primärspeicher) als normaler Solarspeicher verwendet wird, aus dem Warmwasser für Heizung und Trinkwasser entnommen wird. Der zweite Speicher (der Sekundärspeicher) dient als Tagesspeicher mit einem anderen Temperaturniveau als das des Primärspeichers.


Winterbetrieb: Der Sekundärspeicher wird bei niedriger Temperatur mit der für den Primärspeicher nicht nutzbaren Restenergie gespeist. Diese Wärmeenergie dient dann zur Versorgung der Wärmepumpe.

Sommerbetrieb: Der Sekundärspeicher mit der Überschusswärme der Kollektoren gespeist, wenn der Primärspeicher vollständig geladen ist. Es stellt sich dann eine höhere Temperatur als im Primärspeicher ein, so dass der Sekundärspeicher als Kapazitätserweiterung des Primärspeichers fungiert. Mit diesem Zweispeichersystem ist eine perfekte Temperaturschichtung möglich.



Aufbau und Funktion

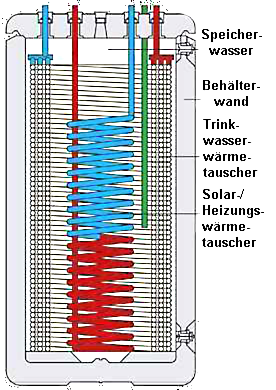

Der Aufbau der Speichers unterscheidet sich grundsätzlich vom Aufbau üblicher Warmwasserspeicher. Die Speicherwand besteht aus einer Sandwichkonstruktion mit einer Außen- und Innenhülle aus schlagfestem Polypropylen (PP), ausgeschäumt mit einem hochwärmedämmenden PU-Kern, frei von Wärmebrücken. Die Wärmeverluste sind mit dieser Konstruktion sehr gering. Der Speicher ist mit Wasser gefüllt, welches nur als Wärmespeicher dient und nicht ausgetauscht wird. Der Primärspeicher beinhaltet drei Wärmetauscher, wie im Bild rechts dargestellt.


Wärmetauscher_1 dient zur Trinkwassererwärmung und besteht aus einem Wellrohr aus Edelstahl mit einem Innenvolumen von 24,5 Liter und mit einer Wärmeübertragungsfläche von 5,5 m². Das Trinkwasser fließt durch das Rohr und nimmt dabei die Temperatur des Speicherwassers an. Mit diesem Aufbau werden die Vorteile eines Speichers (große Zapfleistung) mit den Vorteilen eines Durchlauferwärmers (Wasserhygiene) verbunden.


Wärmetauscher 2 und 3 sind Edelstahl- Rohr- Wärmetauscher und dienen zur solaren Erwärmung bzw. zur Warmwasserbereitung durch die Wärmepumpe.


Alle drei Wärmetauscher sind vollständig mit Wasser umgeben. Der Speicher ist mit diesem Aufbau wartungs- und korrosionsfrei. Eine Opferanode ist nicht erforderlich!


Der Sekundärspeicher hat einen Wärmetauscher zur Beladung von Solarwärme und zur Entnahme zwecks Versorgung der Wärmepumpe oder zwecks Umladen zum Primärspeicher.speicher2



Wasserhygienische Vorteile

Das Trinkwasser durchfließt den Kunststoff-Wärmeübertrager relativ unvermischt nach dem "First-in-first-out-Prinzip". Dadurch sind strömungsarme oder nicht durchwärmte Zonen des Trinkwassers praktisch ausgeschlossen. Ablagerungen von Schlamm, Rost oder sonstigen Sedimenten, wie sie bei vollständig mit Trinkwasser gefüllten Behältern auftreten können, sind prinzipbedingt ausgeschlossen. Dadurch ergeben sich erhebliche wasserhygienische Vorteile, insbesondere hinsichtlich der Legionellen-Problematik.



Technische Daten

Leergewicht 91 kg
Gesamtspeicherinhalt 500 l
Trinkwasserinhalt 24,5 l max.
Speichertemperatur 85 °C
Primärspeicher begrenzt auf 60 °C max.
zulässiger Trinkwasserdruck 600 kPa
Trinkwasseranschluss R 1" innen
mittlere Verlustleistung 1,4 W/K
Außenmaße B x H x T 79 x 164 x 79 cm
Farbe hellgrau (wie dargestellt)
